非屏蔽和屏蔽雙絞線的特點

文章出處：www.nmb48.cn 作者：BCC玖泰時間：2024-05-20 09:48:53 瀏覽量：返回上一頁

柔性數據傳輸電纜LIYYT屬于非屏蔽雙絞線（UTP）

在柔性電纜的應用中，作為數據傳輸電纜的雙絞線得到了廣泛的使用，雙絞線根據有無屏蔽層可分為2類：非屏蔽雙絞線與屏蔽雙絞線。玖泰帶你了解一下，非屏蔽與屏蔽雙絞線的特點。

屏蔽雙絞線是指在雙絞線與外層絕緣封套之間有一個金屬屏蔽層。屏蔽雙絞線分為STP（Shielded Twisted Pair，STP）和FTP（Foil Twisted-Pair）。STP指每條線都有各自的屏蔽層，而FTP只在整個電纜有屏蔽裝置，并且兩端都正確接地時才起作用。所以要求整個系統是屏蔽器件，包括電纜、信息點、水晶頭和配線架等，同時建筑物需要有良好的接地系統。

屏蔽層可減少輻射，防止信息被竊聽，也可阻止外部電磁干擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率。

但是在實際施工時，很難全部完美接地，從而使屏蔽層本身成為zui大的干擾源，導致性能甚至遠不如非屏蔽雙絞線。所以，除非有特殊需要，通常在綜合布線系統中只采用非屏蔽雙絞線。

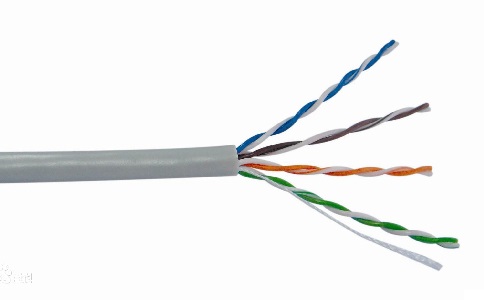

非屏蔽雙絞線（UnshieldedTwisted Pair，縮寫UTP）是一種數據傳輸線，由四對不同顏色的傳輸線所組成，廣泛用于以太網路和電話線中，如柔性數據電纜中的LIYYT電纜。

非屏蔽雙絞線電纜具有以下優點：

1、無屏蔽外套，直徑小，節省所占用的空間，成本低；
2、重量輕，易彎曲，易安裝；
3、將串擾減至zui小或加以消除；
4、具有阻燃性；
5、具有獨立性和靈活性，適用于結構化綜合布線。

因此，在綜合布線系統中，非屏蔽雙絞線得到廣泛應用。

雙絞線原理

雙絞線是由一對相互絕緣的金屬導線絞合而成，是一種綜合布線工程中zui常用的傳輸介質。采用這種方式，不僅可以抵御一部分來自外界的電磁波干擾，也可以降低多對絞線之間的相互干擾。把兩根絕緣的導線互相絞在一起，干擾信號作用在這兩根相互絞纏在一起的導線上是一致的（這個干擾信號叫做共模信號），在接收信號的差分電路中可以將共模信號消除，從而提取出有用信號（差模信號）。

雙絞線的作用是使外部干擾在兩根導線上產生的噪聲（在專業領域里，把無用的信號叫做噪聲）相同，以便后續的差分電路提取出有用信號，差分電路是一個減法電路，兩個輸入端同相的信號（共模信號）相互抵消（m-n），反相的信號相當于x-（-y），得到增強。理論上，在雙絞線及差分電路中m=n，x=y，相當于干擾信號被完全消除，有用信號加倍，但在實際運行中是有一定差異的。

在一個電纜套管里的，不同線對具有不同的扭絞長度，一般地說，扭絞長度在38.1mm～140mm內，按逆時針方向扭絞，相臨線對的扭絞長度在12.7mm以內。雙絞線一個扭絞周期的長度，叫做節距，節距越小（扭線越密），抗干擾能力越強。

Q
拖鏈電纜用什么做絕緣？

A
拖鏈電纜的絕緣材料沒有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
Q
通過電纜的拖鏈彎曲次數能夠判別拖鏈電纜好壞嗎？

A
需要分情況，具體問題具體分析。同一廠家生產的拖鏈電纜，通過電纜的拖鏈彎曲次數或許能夠判別拖鏈電纜好壞。但不同廠家生產的拖鏈電纜就不好判斷了，電纜的拖鏈彎曲測試是動態的環境下進行，若要將不同品牌高柔性電纜的拖鏈彎曲次數進行比較，須構建相同的測試環境。
