拖鏈用電線電纜的固定方式
拖鏈電纜，因?qū)?a href=http://www.nmb48.cn/dxdl/ target=_blank class=infotextkey>電線電纜置入拖鏈盒中而得名。在設備單元需要來回移動的場合，為了防止電纜糾纏、磨損、拉脫、掛和散亂，常把電纜放入電纜拖鏈中，對電纜形成保護，并且電纜還能隨拖鏈實現來回移動，是一種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。
電線電纜在拖鏈中如何進行安裝及電纜是否可以固定，是眾多工程技術人員關心的問題，玖泰為您講述拖鏈用電線電纜的固定方式及固定時的注意事項。
如果拖鏈電纜在布線時受到張力拉伸，會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣也會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他的電纜產生纏繞現象。拖鏈電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。
另外，拖鏈電纜的移動部分如果被固定，會導致彎曲應力無法被分散及吸收，會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。
(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。

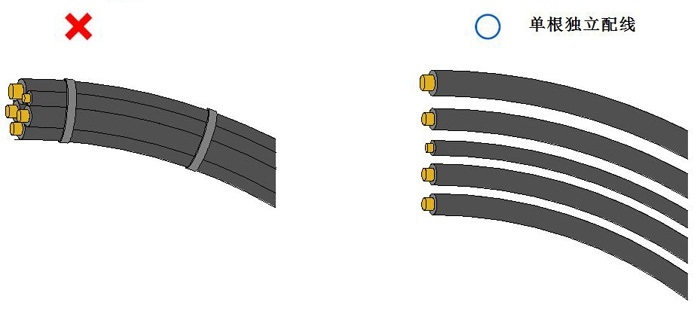

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。

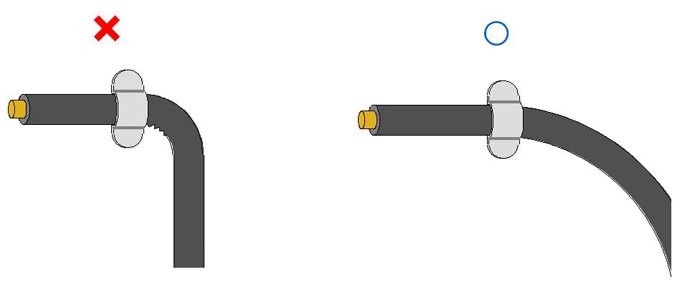

(3)捆扎部分附近不能過度彎曲。

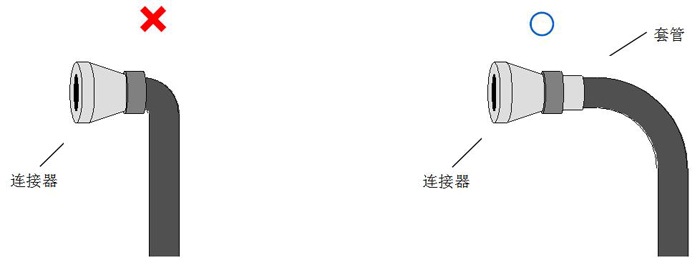

(4)安裝連接器時需要用套管或外殼支撐。

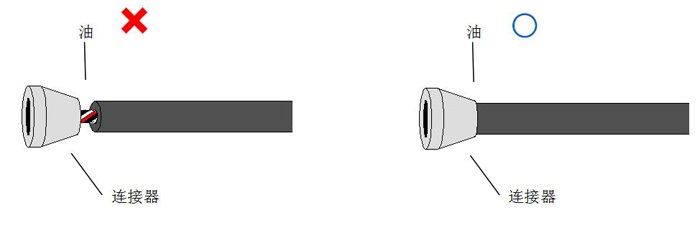

(5)防止連接器根部向電纜內部滲油。
-
Q
通過電纜軟硬能夠判別拖鏈電纜好壞嗎？
A確切的說，通過電纜軟硬不能夠判別拖鏈電纜好壞。拖鏈電纜有著其特定的性能要求和設計標準，它需要在頻繁移動、彎曲、拉伸等復雜環境下保持穩定的電氣性能和機械性能。這不是單單通過拖鏈電纜軟硬就能夠?qū)崿F(xiàn)的。
-
Q
通過導體銅絲粗細能夠判別拖鏈電纜好壞嗎？
A可以肯定的說，不能。導體銅絲的粗細對電纜柔韌性有一定影響，拖鏈電纜的好與壞不是由導體銅絲粗細決定。例如：有些不良廠家可能會使用較細的低質銅絲來誤導消費者，而實際上電纜的其他方面質量很差；有些高質量的拖鏈電纜可能通過優化設計和材料，在銅絲粗細不是特別突出的情況下，依然能表現出優異的性能。
